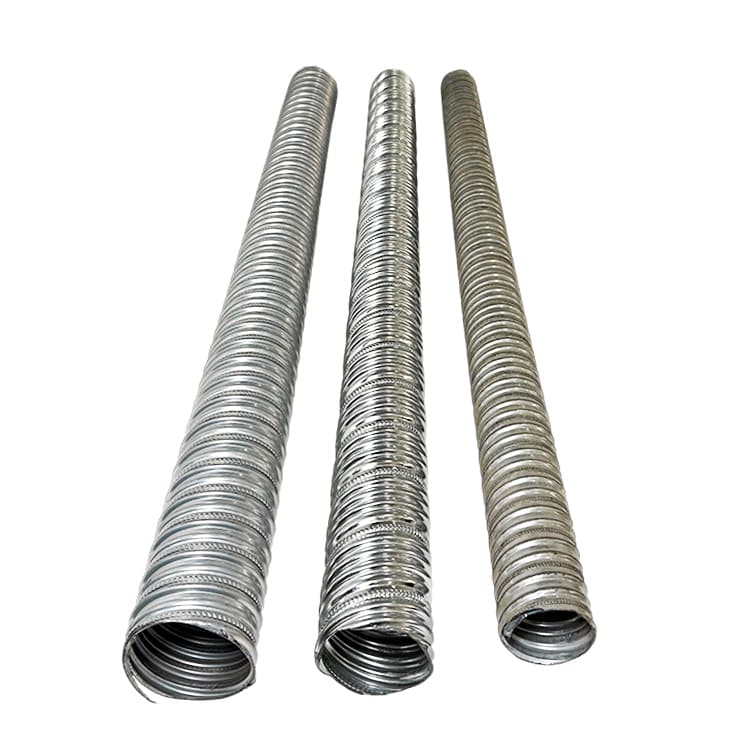

の ポストテンションダクトシステム は、現代のプレストレスト コンクリート工学の中核となる構造コンポーネントであり、波形金属ダクト、プラスチック ダクト、アンカー システム、カプラー、およびコンクリート打設後にプレストレスト腱を収容および保護するために使用される関連アクセサリが含まれます。これらのシステムは、たわみや亀裂の制御が重要である橋梁、高層ビル、駐車場構造、大スパンのスラブにとって基礎的なものです。亜鉛メッキ鋼であろうと HDPE ベースであろうと、ダクトの完全性はポストテンションがかかった構造の長期的な性能に直接影響します。
ポストテンションダクトシステムの実際の仕組み
ポストテンションでは、事前に配置されたダクトの周囲にコンクリートが打設されます。コンクリートが十分な強度に達した後、通常は 設計圧縮強度の 75 ～ 80% — 鋼のより線または棒をダクトに通し、油圧ジャッキを使用して張力を加えます。腱の力は、両端のアンカー プレートを介してコンクリートに伝達されます。
の duct performs three distinct roles during a structure's life:
- 建設中: 腱のプロファイルを維持し、コンクリートの侵入を防ぎます。
- 応力を加えている間: 低摩擦ガイドとして機能するため、張力が効率的に伝達されます。
- グラウト注入後: 腱を周囲のコンクリートに接着し、複合システムを作成します。
の friction coefficient between tendon and duct wall — typically 金属ダクトの場合、μ = 0.18 ～ 0.25 そして μ = 0.12～0.17（プラスチックダクトの場合） - は最も重要な設計パラメータの 1 つであり、部材に沿って与えられる有効なプレストレスに直接影響します。
ダクトタイプ別の代表的な摩擦係数
摩擦係数の比較 - 値が低いほど腱の効率が良いことを示します
ダクトの種類とそれぞれの所属場所
適切なダクト タイプの選択は、暴露条件、プロジェクトの規模、注入方法、耐久性の要件によって異なります。以下は、主要なインフラストラクチャ プロジェクト全体で構造エンジニアや請負業者が使用する実際的な内訳です。
| ダクトタイプ | 材質 | 代表的な用途 | 肉厚 |
|---|---|---|---|
| 丸型波形 | 亜鉛メッキ鋼 | 橋、梁 | 0.28～0.40mm |
| 平型/楕円型波形 | 亜鉛メッキ鋼 | スラブ、平板 | 0.28～0.35mm |
| HDPE ラウンド | 高密度ポリエチレン | 海洋、攻撃的な環境 | 2.5～4.0mm |
| 半硬質HDPE | HDPE/PPR | セグメントブリッジ | 3.0～5.0mm |
現場で見落とされがちな詳細が 1 つあります。 ダクト接続カプラーはダクト本体と同じ内径を維持する必要があります そして must be watertight before grouting. Loose or misaligned couplings are among the top three causes of grout voids found during post-construction inspection.
市場の需要と業界の成長
世界的なインフラ投資により、ポストテンション用途の一貫した成長が推進されています。 の post-tensioning systems market was valued at approximately USD 1.8 billion in 2023 そして is expected to grow at a CAGR of around 5.6% through 2030, led by Asia-Pacific bridge construction and North American parking and building rehabilitation projects.
ポストテンションシステム市場規模 (10億米ドル、推定)
世界市場の推定成長傾向 (出典: 業界レポート、2021 ～ 2027 年)
の demand surge is particularly visible in Southeast Asia and the Middle East, where large infrastructure programs favor bonded post-tensioning — which requires a reliable, durable duct system as its backbone.
寧波 Wewin Magnet Co., Ltd と供給能力
ポストテンションダクトシステムの製造品質は、完成品だけではなく、大規模なバッチ全体での一貫性、寸法公差、橋梁や高層プロジェクトが待ちきれない場合に予定通りに納品できるかどうかも重要です。
10
精密金属成形とダクト生産における長年の製造経験
大量の在庫
工場の倉庫は大量の在庫を維持し、リードタイムの遅延なく大量の注文をタイムリーに履行することができます
研究開発主導
社内の設計開発チームは、ダクトの形状、結合方法、材料グレードを継続的に更新します。
この分野で寧波 Wewin を際立たせているのは、以下の組み合わせです。 大量の倉庫容量と積極的な製品開発 。ポストテンションプロジェクトでは、建設途中の材料不足は少なからず不都合であり、既に設置されている成形コンクリートを含む構造工事が滞ってしまいます。 Wewin の倉庫モデルは、圧縮された配送期間で請負業者からの大量注文を吸収できるように特別に構造化されています。
10 年以上にわたり、生産工程から蓄積された製造データは、波形ダクトのスパイラル ピッチ公差の厳格化、カプラーのシール形状の改善、亜鉛めっきの均一性の向上など、設計の改良にフィードバックされてきました。このような漸進的な改善は、継続的で集中的な制作経験からのみ得られます。
製造能力プロファイル — 寧波 Wewin
6 つの製造側面にわたって自己評価された機能プロファイル
ダクト製造における品質管理 — 本当に重要なことは何か
で ポストテンションダクトシステム 、インストール中に障害が発生することはほとんどありません。これらは数年後に剥離、腱の腐食、構造的な亀裂として現れます。このため、製造段階での品質管理には交渉の余地がありません。
パラメータ別の検査合格率（代表的な生産バッチ）
主要な生産パラメータにわたる QC 検査合格率
よくある質問
接着後のポストテンションダクトと接着されていないポストテンションダクトの違いは何ですか?
接着システムでは、応力を加えた後にダクトにグラウトを注入し、腱を周囲のコンクリートに永久的に接着します。これが橋やインフラの標準です。非結合システムでは、腱には個別にグリースが塗布され、被覆されており、管を充填する必要はありません。このアプローチはスラブの構築では一般的です。ダクト システム自体 (剛性、直径、密閉性) は 2 つの用途で大きく異なります。
亜鉛メッキ鋼製ダクトは海洋または沿岸環境で使用できますか?
攻撃的な塩化物環境の場合、 HDPE または PPR ダクトが強く推奨されます 亜鉛メッキ鋼板の上。亜鉛メッキ鋼板は亜鉛バリアを提供しますが、高湿度で塩分の多い環境では、コーティングが予想よりも早く劣化し、プレストレストストランドを攻撃する湿気や塩化物の侵入経路が生じます。現在、多くの沿岸道路当局は、デッキレベルより下のすべての下部構造要素にプラスチック製のダクトを使用することを義務付けています。
特定の腱の正しい管径を決定するにはどうすればよいですか?
の industry rule of thumb is that the duct's internal cross-sectional area should be at least 腱グループの正味面積の2倍 それは住宅です。たとえば、12 ストランド腱 (12 × 140 mm² = 1,680 mm²) には、通常、内径約 65 mm に相当する少なくとも 3,360 mm² の内部面積を持つダクトが必要です。このヘッドルームは、グラウトの浸透とストレス時の腱の動きに必要です。
ポストテンションダクト内のグラウト空隙の原因は何ですか?また、空隙はどのように回避できますか?
グラウトのボイドは、ダクトのプロファイルに沿った高い位置での不適切なベントの配置、ブリード水の蓄積、早期のグラウトのセット、または損傷または位置ずれしたカプラーによって最も一般的に発生します。予防策には、低ブリードグラウト混合物 (ASTM C940 によるブリード < 0.1%) の使用、プロファイルのすべての頂点にベントの設置、少なくとも圧力グラウト注入が含まれます。 0.5MPa そして holding pressure for a minimum of 60 seconds before sealing.
ダクト波形ピッチは構造挙動に影響しますか?
はい、かなりです。波形ピッチが密になると、硬化したグラウトとダクト壁の間の機械的連動が強化され、接着後の荷重伝達が向上します。ただし、ストレスがかかると摩擦も増加します。ほとんどの仕様は、次のピッチをターゲットとしています。 15～30mm 円形波形ダクト用で、摩擦性能とグラウト注入後の接着効率のバランスが取れています。
Ningbo Wewin は大量の注文や緊急の注文をどのように処理しますか?
Wewin は、標準ダクト サイズにわたる大量の完成品在庫を備えた専用の工場倉庫を維持しています。短い納期に直面している請負業者にとって、橋の改修や急遽建設プロジェクトで一般的なシナリオですが、これは、注文が生産スケジュールを待つのではなく、多くの場合、数日以内に出荷できることを意味します。緊急の要件については、Wewin チームと直接話し合って、利用可能な在庫をプロジェクトの仕様に適合させることができます。
サイトのインストール: 最も見逃しがちなもの
の duct system can be perfectly manufactured and still underperform if installation is careless. From over a decade of production feedback and contractor interactions, these are the areas where problems cluster:
- ダクトサポートの間隔: 腱の輪郭を歪め、予期せぬ摩擦損失を引き起こすたるみを防ぐために、サポートの間隔は円形ダクトの場合は 1.0 m 以下、平ダクトの場合は 0.8 m 以下である必要があります。
- カプラーのシーリング: テープで巻かれたカプラーは、コンクリート打設の振動後にチェックする必要があります。バイブレーターは、適切に取り付けられたシールであっても外れてしまうことがあります。
- フォームタイ部のダクト貫通部: フォームタイがダクトラインの近くを通過する場合、損傷が一般的です。最小クリア距離 50mm 維持する必要があります。
- ストランドの押し込みと引っ張り: 長い腱（> 40 m）の場合は、管内でストランドが鳥かごに閉じ込められるのを防ぐために、押すよりも引っ張る方が優先されます。
のse are operational details that factory specifications cannot control — but they are where the gap between designed and delivered prestress often originates.
